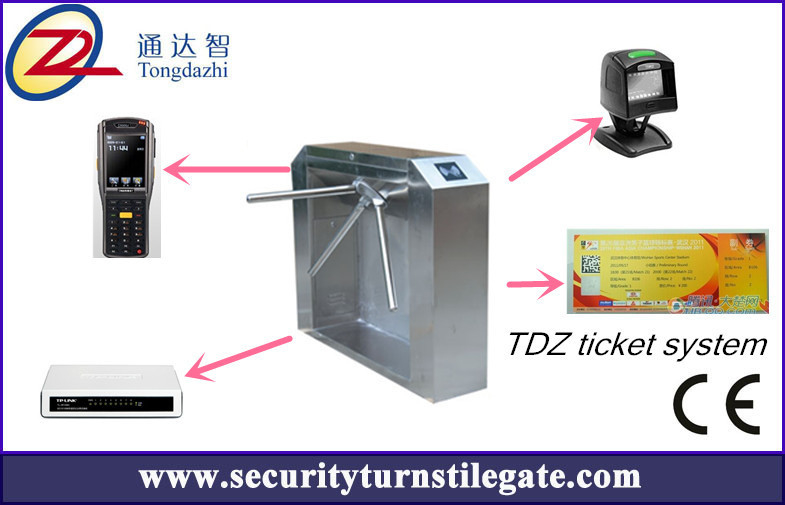

Sistemas Ticketing eletrônicos do torniquete do tripé, apoio do código de barras 1D 2D



Sistemas Ticketing eletrônicos do torniquete do tripé, apoio do código de barras 1D 2D





Porto do bilhete



Varredura da Dados-lógica do leitor do código de barras



Especifique: leitor do código de barras de Magellan 1100i da Dados-lógica
O terno da varredura de Magellan 1100i para dados de capacidade elevada e multifuncionais recolhe ferramentas.

a exploração da Dados-lógica é a tecnologia de imagem digital a mais atrasada, pode lendo 1D e 2D código de barras, suporta funções tais como a falha da captação da imagem e da etiqueta de EAS, etc. ERI pode integração feita de Magellan 1100i com terceira parte como o sistema do RFID OU do EAS.

Características técnicas:

• Definição 0,130 milímetros (máximo)/5 mil.
• Contraste de cópia (minuto) 25%
• Taxa de analfabetismo 1.768 times/s (máximos)
• Grau da onda do ângulo da leitura: 0 - 360°; Inclinação: +/- 65°; Enviesamento (se afaste): +/- 75°
• Capacidade da descodificação
 um código de barras/dois códigos de barras

Características físicas:

• cor: Cinza/preto
• stents da cabine do tamanho: 5,8 x 7,4 x 9,7 cm/2,3 x 2,9 x 3,8 dentro; varredor: 8,4 x 7,1 x 9,4 cm/3,3 x 2,8 x 3,7 dentro
• Stents da cabine do peso: 187,1 g/6,6 onças; varredor: 198,5 g/7,0 onças

Ambiente de trabalho:

• Condição de trabalho: 0 a 40 umidades do °F do °C/32 a 104 (não - se condensando) 5 - 95%
• Loja/transporte da temperatura: -40 a 70 °C/-40 a 158°F

1. Comute TP-LINK





Características de produto:



•Fornece o porto RJ45 oito 10/100/M adaptável

•As luzes dinâmicas do diodo emissor de luz fornecem uma indicação e uma pesquisa de defeitos simples de estado

•Auto-aleta do porto dos apoios, mais fácil usar-se

•Auto-aprendizagem do MAC address dos apoios

Descrição de produto:

o interruptor 8 10/100M adaptável do desktop do Ethernet TL-SF1008 + LAN de Mbps construiu projetado especificamente para a casa ou as empresas pequenas e médias. TL-SF1008 + oferece 8 portos de Mbps, cada porto pode fornecer uma taxa de transferência máxima de 200Mbps bidirecional, fornecendo muita capacidade da largura de faixa.

TL-SF1008 + cada porto apoia a taxa adaptável de 10/100M, auto-negociação do modo frente e verso, porto do apoio da auto-aleta pode ser conectado diretamente ao porto de Ethernet outros dispositivos da rede, fáceis instalar.

TL-SF1008 + o painel frontal fornecem indicadores do diodo emissor de luz, a exposição dinâmica o porto correspondente é conectada, se a transmissão dos dados e da outra informação, o dispositivo próprio é fácil de ver o estado e estado do CPE

 Especificações: Padrões e protocolos apoiados

IEEE 802,3, IEEE 802.3u, IEEE 802.3x

 Porto: 8pieces 10/100M (auto MDI/MDIX)

 meio: 10BaseT: classe 3 ou acima de 3class UTP 100Base-TX: 5 classe UTP

 Taxa a prazo: 10Mbps: 14880pps/100Mbps: 148800pps

 Largura de faixa da placa traseira: 1.6Gbps

 Diodo emissor de luz: 10/100 (LINK/ACT) de /Power

 Tamanho: 140mm x 87mm x 27.5mm (L x W x H)

 Ambiente de trabalho

·         Temperatura de trabalho: 0 ℃ ao ℃ 40

·         Temperatura de armazenamento: -40 ℃ ao ℃ 70

·         Umidade: não-condensação do RH de 10% a de 90%

·         Umidade do armazenamento: não-condensação do RH de 5% a de 90%



Bilhetes de papel do estádio



Cartão do RFID





Hertz: 125KHz
Tamanho: 85.6±0.013mm

Largura: 53.98±0.05mm

Espessura: 0.8±0.04mm
Material: PVC, ANIMAL DE ESTIMAÇÃO
Temperatura: - 10℃ e +50℃



 Cartão chave do RFID

Material: ABS

Tamanho: 53.9×33.8×5mm

Cor: azul/cinzento/roxo/preto





Distribuidor do cartão



Leitor de cartão sem contacto universal de USB IC (IC-01)

1. Uma comunicação da relação USB2.0, a constante e a rápida.

2, desde que pelo telefone 5V estável da relação de USB do computador, por nenhuma fonte da alimentação externa, e pela proteção incorporado do poder.

3, o independente do processo subjacente, controle, e lido e escrevem seguro.

4, relações de programação poderosas e detalhadas, permitindo mais procura.

5, duas luzes do diodo emissor de luz e uma campainha eléctrica, controle auto-de programação.

6, freqüência do apoio: 13.56MHz, detectando uma distância de 50mm ~ 100mm.

7, consumo de potência <0>

8, tamanho: 12 × 3 do × 10 (cm)
　　6.UK



caso	Plástico do PC
Tamanho do caso	Largura: 17mm, altura: 9mm, comprimento: 60mm 55mm (cobertos) (sem a tampa)
Peso	10g
Impermeável	Impermeável embeba por 10 minutos
Tipo de relação	USB
Temperatura de trabalho	0℃~70℃
Temperatura de armazenamento	- 10℃~70℃
Umidade de trabalho	20%~80%
Poder de trabalho	250mW (máximo)
Tensão de funcionamento	4.5V-5.5V
Corrente de trabalho	50mA (máximo)
Os dados são número fixo mantido de ano	Em a fim de que não 10 anos



Bilhete que verifica a máquina





1. Torniquete do tripé

Função:

caixa de aço inoxidável do ◇, forma em forma de caixa, inovativo, durável;

os estados alertas da passagem do ◇ indicam claramente o sentido de tráfego;

o estado de controle programável da porta do ◇, com uma variedade de modos de funcionamento pode ser selecionado, você pode ajustar o controle de sentido único ou em dois sentidos;

◇ IC compatível, identificação, cartões magnéticos, cartões do código de barras, e o outro equipamento do controle;

a entrada e a saída padrão do ◇ conectam, são a melhor escolha para integradores de sistema;

som do ◇, função clara do alarme: com infrinjir, arrastando a polícia;

característica do scour do ◇, quando o sinal da porta não for recebido, o braço travado automaticamente;

◇ com funções da detecção e do alarme de falha, manutenção do usuário e uso;

◇ com função da emergência do poder, o canal aberto do poder automaticamente para encontrar as necessidades especiais de usuários e de exigências de protecção contra incêndios;

painel de controle do ◇ com função de contagem, indicação digital do diodo emissor de luz (opcional);

◇ impermeável, protecção solar, anti-temperatura, fria;
Técnico:
Estrutura do ◇: quadro/alojamento de aço inoxidável

processo de produção do ◇: máquina de corte completa do laser do CNC

Dimensões do ◇:

× 1200 longo da altura do × da largura 280 da ponte 1000 (milímetro)

espessura de aço inoxidável do ◇: 1.5mm

comprimento da alavanca de freio do ◇: fora do chassi 510 (milímetro)

tolerância máxima da alavanca de freio do ◇: 80Kg

força motriz do trabalho da alavanca de freio do ◇: 3Kg

tempo da abertura da porta do ◇: 0,2 segundos

velocidade da passagem do ◇: 30 povos/minuto

Relação de comunicação do ◇: Relação RS485, ≤ da distância 1200 m ou TCP/IP padrão

Poder do ◇: 50W

Tensão de fonte de alimentação do ◇: AC220 ± 10% V, 50HZ

Solenóide de trabalho do ◇: 24V

Indicador do diodo emissor de luz do ◇: 1

    Espaço:

estações do ◎, terminais, atracções turísticas, fábricas e gestão de canal da exportação

Exposição do ◎, piscina, gym, gestão de canal da descrição do gym

construções da fábrica do ◎, empresas importação e comparecimento da exportação, controlo de acessos, gestão do consumo

2. Torniquete de duplo canal

3. Único torniquete do channer



Torniquete de duplo canal 1500*1500*2300mm do channer do torniquete 2400*1500*2300mm único

1. Introdução

estrutura do ◇: a forma do produto é feita 304 da chapa metálica de aço inoxidável que forma, oxidação-prova, bens, fáceis de usar o dispositivo, nenhuma manutenção.

Peso do ◇: 360KG ao redor

direcção da alavanca de freio do ◇: one-way, em dois sentidos (opcional)

Ambiente de trabalho do ◇: interno, exterior (yin derramado)

2. Características

1) com função de auto-teste da falha, manutenção de fácil utilização e uso.

2) com uma variedade de modos de funcionamento a escolher de, você puder limitar o bi-leitor do fluxo, mas igualmente o lado do leitor, a linha proibida em um outro sentido, quando o leitor, livre circulação em um outro sentido.

3) passagem livre em dois sentidos com poder, característica automática da recuperação dos fechamentos do poder organizar rapidamente em caso de urgência a evacuação.

4) Quando um cartão válido é lido, o acesso pedestre para empurrar apenas delicadamente torniquetes, restauração automática, tráfego em dois sentidos, o de quatro portas está fechado sempre, portas giratórias cada 90 graus girados

5) com função de restauração automática. Quando o leitor, quando aqueles que prevalecem dentro do tempo estipulado não passarem, o sistema cancelará automaticamente as permissões de acesso alcançar aqueles, a passagem do tempo e o grupo de limites por gerentes ela mesma.

6) usa um sistema de movimentação original, de modo que as portas no fechamento zero, destravam mais exato e seguro.

7) com um padrão de relação elétrico externo unificado, com uma variedade de equipamento da escrita montado, a integração de sistemas fácil, e permite o controlo a distância e a gestão através do computador da gestão.

8) tem 485 necessidades e exigências especiais de longo alcance de dias do controle de porta da protecção contra incêndios, fechando características para encontrar usuários.

9) pode automaticamente alcançar o sentido de tráfego no número de estatísticas, e um diodo emissor de luz intuitivo (opcional) apresentado aos gerentes, de modo que os gerentes alcancem a um número de sentidos pontas do dedo.

10) com uma clara indicação do sentido de tráfego, um tráfego intuitivo do diodo emissor de luz pode passar aquelas instruções ainda fechadas ao tráfego.

11) tem um leitor de cartão com memória e sem função de memória, e o usuário pode ser ajustado de acordo com suas necessidades através do teclado do cartão-matriz.

12) através do software os ajustes podem limitar o número total de pessoais dentro dos locais para encontrar as necessidades especiais de algumas ocasiões especiais.

13) o sistema inteiro que corre lisamente, de baixo nível de ruído;

3 os parâmetros técnicos principais

1) Tensão de fonte de alimentação: AC220 ± 10% V, 50HZ

2) Solenóide: 24V

3) Temperatura de trabalho: - 15OC - 60 OC

4) Humidade relativa: ≤ 90%, não-condensando-se

5) Relação de entrada: sinal de pulso do width> 100ms 12V do sinal ou do pulso do nível 12V do current> 10mA da movimentação

6) Relação de comunicação: Padrões RS485 elétricos,

7) Distância de uma comunicação: ≤ 1200 M

8) Velocidade da passagem: 30 povos/minuto (modo normalmente aberto), 20 povos/minuto (modo normalmente fechado)

9) abertura e tempo de fecho da porta: 2 segundos

Espaço 4:

Aplicável ao fluxo unidireccional ou bidirecional do canal de controle das importações e das exportações.

estações de comboio do ◇, docas, atracções turísticas importação e canais da exportação

Exposição do ◇, piscina, canal da descrição do ginásio

quartos do ◇, fábricas, empresas importação e comparecimento da exportação, controlo de acessos, gestão do consumo

4. Poder da fonte do mestre do bilhete

Características de produto:

Série completa entrada C.A. universal do international

Indicador de poder do diodo emissor de luz

queimadura 100% da carga máxima

MTBF> 50.000 horas

Tensão de entrada: AC100V-240V

Freqüência da entrada: 50 ~ 60Hz

Corrente: 0.35A máximo; horas de início: 3sMax;

Corrente do Inrush: 20A/240VAC máximo;

Características de saída: modo constante da tensão; precisão, de baixo nível de ruído; Minuto do tempo de posse 20mS;

Ambiente: Temperatura de funcionamento: 0oC ~ 40oC, 5% ~ RH de 90%;

Temperatura de armazenamento: - 20oC ~ 85oC, 5% ~ RH de 95%;

Refrigerar: refrigerar natural;

Tipo do Pin: UL/CCC/VDE/BS/SAA/KC/PSE;

5. Controle do TCP/IP

O painel de controlo poderoso, capaz em uma variedade de ambientes ásperos, poder superior realizar o processo de dados, transmissão, é um produto industrial da categoria, eficazmente assegurando a operação estável e eficiente do sistema inteiro.

Quando o leitor do código de barras ou os bilhetes recebidos sinal do leitor transmitem imediatamente este sinal ao painel de controlo, a placa este sinal com a comparação no final do processo dos dados, se o bilhete está emitido com eficaz imediatamente para três portas do rolo (porta de balanço, asa da porta) um sinal da porta, visitantes pode com sucesso incorporar esta vez. Ao mesmo tempo, grave a época do incidente e do índice relacionado, para inquéritos estatísticos.

Entre: a maneira fora da entrada do leitor de cartão do código de barras, entrada de sinal oito;

Saídas: uma saída do relé;

Comunicações: trabalho dos trabalhos em rede do apoio

Apoio para o controlo a distância

Apoio para a monitoração de tempo real remota, alarme do tempo real

Apoio para vários parâmetros remotos do ajuste e da leitura

Apoie uma variedade de maneiras dos cartões do teste

Leitor do código de barras para apoiar uma variedade de cartões, cartões da proximidade, etc.

Umidade: 0 ~ RH de 95% (não-condensação)

Temperatura ambiental: -40 ℃ ~ ℃ +50

6. Leitor do RFID



9 --- tensão de funcionamento 12V

Corrente avaliado <100ma>

Formato WG26 da saída, WG34, RS485

Detectando a distância “10CM

Distância de transmissão 100M

Escala de umidade de 10% --- 90%

Cartões compatíveis do cartão de EMID

7. Varredura da Dados-lógica do código de barras

   Mesmos que o porto das vendas do bilhete

8. Máquina Handheld



O terminal portátil dos dados é dispositivos móveis handheld profissionais de ler 1D/2D código de barras

O produto é construído na plataforma de J2ME, nos primeiros produtos móveis fortes e duráveis do conceito de projeto de /acquisition.The da entrada de dados da empresa de “TUDO EM UM” com o projeto e a fabricação do todo. A aquisição da imagem, a comunicação sem fio, a varredura do código de barras, o leitor do RFID e outras funções são integrados em um único dispositivo. Projetou caber dia-e-noite a aplicação áspera do ambiente, para encontrar os trabalhadores internos e exteriores em todo o ambiente, uso para qualquer tempo, facilitar um por aquisição de dados mais eficiente, mais exato.



Característica:

Durabilidade (a empresa deve): pode suportar o uso diário de vários ambientes

Leia o método: código de barras de uma dimensão linear opcional e varredura bidimensional do código de barras; Freqüência de exploração de uma dimensão do código de barras: 50 vezes do por segundo das varreduras (± 6) (bidirecionais)

Pode escolher a vária maneira da transmissão do módulo de comunicação: GPRS /WiFi/módulo de Bluetooth pode ser integrado, você pode personalizar a escolha que você precisa

Os usos do leitor do SÍMBOLO são a cabeça lida do SÍMBOLO SE955, e encaixaram a velocidade original da identificação SYMBO.Scanning estão a uma distância mais rápida, fazendo a varredura são mais longos, mais de alta resolução, penetram o mais forte de papel plástico

A velocidade de processamento do processador ARM9 mais eficiente

Tela de toque e um teclado opcional: os dados de entrada do écran sensível do teclado e da escrita, jogam a função do programa de aplicação, satisfazem o projeto da forma da preferência de usuário: handheld fácil de usar, pode minimizar o sentido do usuário da fadiga

De acordo com o padrão industrial da categoria IP64 da selagem, queda impermeável, dustproof, anti mais poderosa: a estrutura durável, o uso normal do usuário no ambiente extremo, protege seu investimento, reduz o tempo ocioso da máquina e reduz o custo do reparo; teste impermeável da prova de queda

A função elástico: foi projetado de acordo com as necessidades especiais de usuários para trás o tipo equipamento da carga da conexão, pode ser micro tipo de relação reto conexão da impressora (nenhuma separação), usuários enlata de acordo com sua própria procura especial que carrega o módulo ultra de alta freqüência do leitor de cartão do sensor do módulo/temperatura/impressora/banco/identificação/módulo ativo etc. do leitor. Um grande aumento no desempenho do desenvolvimento do hardware, posiciona como mostrado abaixo:



Especificações:



Parâmetros físicos
Tamanho:	186,5 (comprimento) milímetros x 75 (largura) milímetros x 31 (altura) milímetros (configuração padrão da bateria)
	186,5 (comprimento) milímetros x 75 (largura) milímetros x 38,9 (altura) milímetros (configuração da pilha 4400mAH)
Peso (que inclui a bateria):	400 gramas
Tela de exposição:	Tipo de transmissão tela TFT LCD da polegada QVGA da cor 3,2 do luminoso, cor 65K
	240 (W) x 320 (longo) (tamanho de QVGA)
Painel de toque:	Tela de toque durável de vidro de imitação
Luminoso:	Luminoso do diodo emissor de luz
Bateria principal:	Bateria recarregável do polímero (3.7V, 2200mAH)
	Tempo à espera: 150 horas
	Tempos únicos de uma varredura: 5000 vezes
Capacidade prolongada da bateria:	A bateria recarregável opcional do polímero (3.7V, 4400mAH)
Entalhe de expansão:	Os usuários podem alcançar o cartão do SAM do apoio do entalhe de UART (com tampa de segurança), cartão de SIM, cartão do TF
Observação:	Vibrador (2 partes) e diodo emissor de luz, voz
Câmera:	A câmera do pixel 30W
Modo de entrada:	Estilete padrão, métodos de entrada múltiplos opcionais
Áudio:	O orador, receptor, completamente - software support (estereofónico) frente e verso da gravação sonora e do playback
Chifre:	0.5W
Lâmpada da exposição:	Uma transmissão/recepção sem fio, exploração, poder/carga, 4 luzes do diodo emissor de luz da cor
Pode ser conectado ao equipamento:	Micro impressora, sensor, módulo de leitura/gravação do cartão de IC do contato, de leitor da freqüência ultraelevada módulo etc.
Ambiente de desenvolvimento
Versão de JAVA:	J2ME, linguagem de programação de JAVA, fornece o jogo de duas programações de software, CLDC1.0,
	CLDC1.1, CLDC2.0
Parâmetros de desempenho
Processador central:	32bitRISC, 104MHz
Memória:	ROM de 256MBit SRAM/1G
Relação/comunicações:	USB, UART
Chave:	31 partes de teclado macio do silicone, 5 partes das chaves de função descartáveis do funcionamento, projeto personalizado do botão de varredura lateral
O uso do ambiente
Temperatura de trabalho:	-20℃ a 50℃
Temperatura de armazenamento:	-25℃ a 70℃
Umidade:	5%RH - 95%RH (nenhum tratamento)
Tamanho da gota:	Na variação da temperatura de funcionamento, 6 lados podem sofrer de uma altura de 1,5 medidores para baixo ao choque à terra do cimento
Especificação do rolamento:	Os 1000 0,5 medidores, as seis superfícies de contato do rolamento
Ambiente selado:	IP64





Software de servidor do bilhete do estádio



O sistema de gestão eletrônico do bilhete de TDZ é construído na rede local baseada no sistema de processamento do controle de tempo real, com tecnologia da rede informática, a tecnologia da gestão de base de dados, tecnologia do controlo automático em uma. a gestão do computador pode extremamente melhorar o bilhete que vende, verificar e a confiança dos dados, melhora a eficiência do pessoal, a base exata para a tomada de decisão pode ser oferta para a gestão financeira e a gestão científica.

1 gestão do bilhete

As características incluem os bilhetes que vendem, reembolsos, adicionam a informação, pergunta, re-impressão má do bilhete,

sistema de 2 bilhetes

O bilhete automático, luzes indica, informação gravada do bilhete, monitoração do estado do tempo real, ajuste do parâmetro do controlador do bilhete

Centro da gestão de 3 bilhetes

   O centro da gestão pode ser ajustado nas categorias ticketing do bilhete, incluindo:

a) Código: identificador do sistema do bilhete

b) Nome: como bilhetes adultos, bilhetes de estudante, bilhetes de grupo, passagens anuais, VIP, etc.

c) Data efectiva: Desde a validez da data da venda, de tempo limitado ou de ajustes limitados

d) Gestão do cliente

O nome de cliente nivelado da equipe nenhum número, gestão da agência de viagens para a informações turísticas foi gestão da informação guiada, e ajustou os parâmetros correspondentes.

e) gestão do operador

Os privilégios do operador na atribuição e na gestão, fornecendo usuários e gestão dos grupos

f) análise estatística

Vendas de hora em hora do bilhete de dia das estatísticas de energia, o número de admissão para todos os viajantes; ticket o número e o número de análise comparativa da admissão mostra que não há muito bilhete válido da admissão; estatísticas do desempenho da agência de viagens; relatório feito sob encomenda.

4 Tickets projetos

a, pode ser liberado através das portas automáticas do bilhete os bilhetes da admissão que são: Admissão geral (bilhete anónimo), bilhete registrado (cartão da gestão, anuário, cartões mensais, do empregado, etc.) e centro especial da gestão do bilhete da definição de classe do bilhete do bilhete (tal como bilhetes do filme) na aplicação,

b. bilhetes para classes diferentes, nós podemos tomar métodos diferentes da identificação, tais como a utilização de IC, identificação, cartão da listra magnética somos usados em cartões, turistas do cartão do ano, códigos de barras provisórios dos usos do visitante, instrumento localmente nomeado livre dos bilhetes o uso direto das impressões digitais.

Contabilidade de rendimento 5

   Em modelos comerciais para a gestão, o rendimento e a variedade de relatórios podem rapidamente exatamente gerar
